CALIDAT DREHTELLER

360° Drehteller für perfekte Produktfotos – Automatisierung leicht gemacht





Mit unserem innovativen 360° Drehteller schaffen Sie im Handumdrehen professionelle Rundum-Aufnahmen von Baugruppen, Komponenten und Einzelteilen. Ideal für ein umfassendes Verständnis Ihrer Produkte – aus jedem Winkel!
Dank der Bluetooth-Verbindung und der nahtlosen Integration in die QTRIX Camera App auf Ihrem iPhone steuern Sie die Anzahl der Bilder pro Umdrehung und die Bildqualität direkt über die App. Sobald alles eingestellt ist, starten Sie den automatisierten Prozess mit nur einem Klick. Die fertigen Aufnahmen werden automatisch im QTRIX-System gespeichert und direkt dem richtigen Bauteil oder Objekt zugeordnet.

Besonderes Highlight:

Die Bilder können auf Wunsch automatisch vom Hintergrund befreit (gecropt) werden, sodass Sie sofort einsatzbereite, professionelle Produktfotos erhalten.

Calidat Drehteller – Smart. Flexibel. Leistungsstark.

Unsere Drehteller sind die perfekte Lösung für die 360°-Fotografie von Bauteilen aller Größen. Mit Traglasten von 20 kg bis 300 kg deckt Calidat das gesamte Spektrum ab – von filigranen Elektronikkomponenten bis hin zu schweren Industriebauteilen.

  • Vielseitig einsetzbar – am Arbeitsplatz für effiziente Demontageprozesse oder im Studio für professionelle 360°-Aufnahmen.
  • Kompakt & präzise – das Modell CT20 ist ideal für Kleinteile und schnelle Rundum-Abbildungen.
  • Zukunftsorientiert – ein optionales Waagenmodul ist in Kürze verfügbar und ermöglicht die Gewichtserfassung mit direkter Übertragung an Ihr QTRIX-System.

DREHBÜHNE CT20

  • Traglast von max. 20 Kg (zentrisch)
  • Kunststoff-Konstruktion mit Stahlachse
  • Teller-Durchmesser ca. 400 mm
  • Gehäuse ca. 220 x 220 mm aus Kunststoff
  • Höhe ca. 160 mm
  • Spielfreier Antrieb über Zahnriemenantrieb
  • Steppermotor NEMA 23 mit Getriebe
  • Kopplung mit QTRIX Camera App (Bluetooth)
  • 230V Stromanschluss

DREHBÜHNE CT100

  • Traglast von max. 100 Kg (zentrisch)
  • Geschlossene Schweiß/Schraub-Konstruktion
  • Pulverlackbeschichtung, Farbe wählbar
  • Teller-Durchmesser ca. 600 mm
  • Gehäuse ca. 350 x 350 mm Stahlblech
  • Höhe ca. 200–250 mm
  • Fuß: 400 x 400 x 4 mm
  • Spielfreier Antrieb über Zahnriemenantrieb
  • Steppermotor NEMA 23 mit Getriebe
  • Kopplung mit QTRIX Camera App (Bluetooth)
  • 230V Stromanschluss

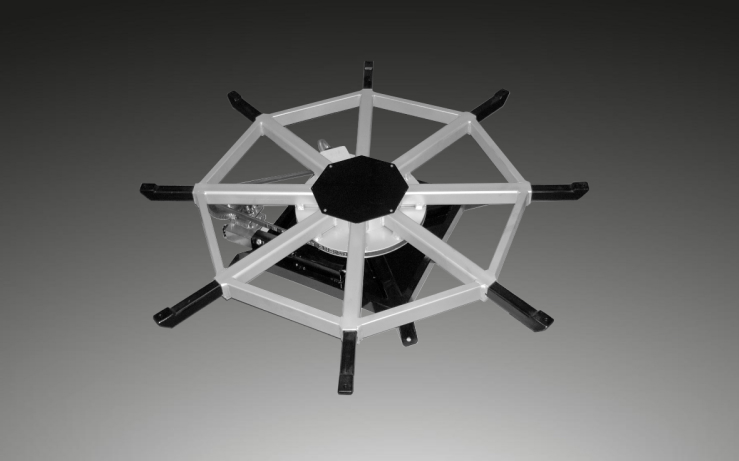

DREHBÜHNE CT300

  • Traglast von max. 300 Kg
  • Offene Schweiß/Schraub-Konstruktion
  • Pulverlackbeschichtung, Farbe wählbar
  • Unterteil mit 4 Füßen ca. 900 x 900 x 200 mm
  • Drehbarer Flanschdurchmesser ca. 950 mm
  • Mit 8 Tragarmen, erweiterbar auf ca. 1200 mm
  • Spielfreier Antrieb über Zahnriemenantrieb
  • Steppermotor NEMA 23/24 mit Getriebe
  • Kopplung mit QTRIX Camera App (Bluetooth)
  • 230V Stromanschluss
